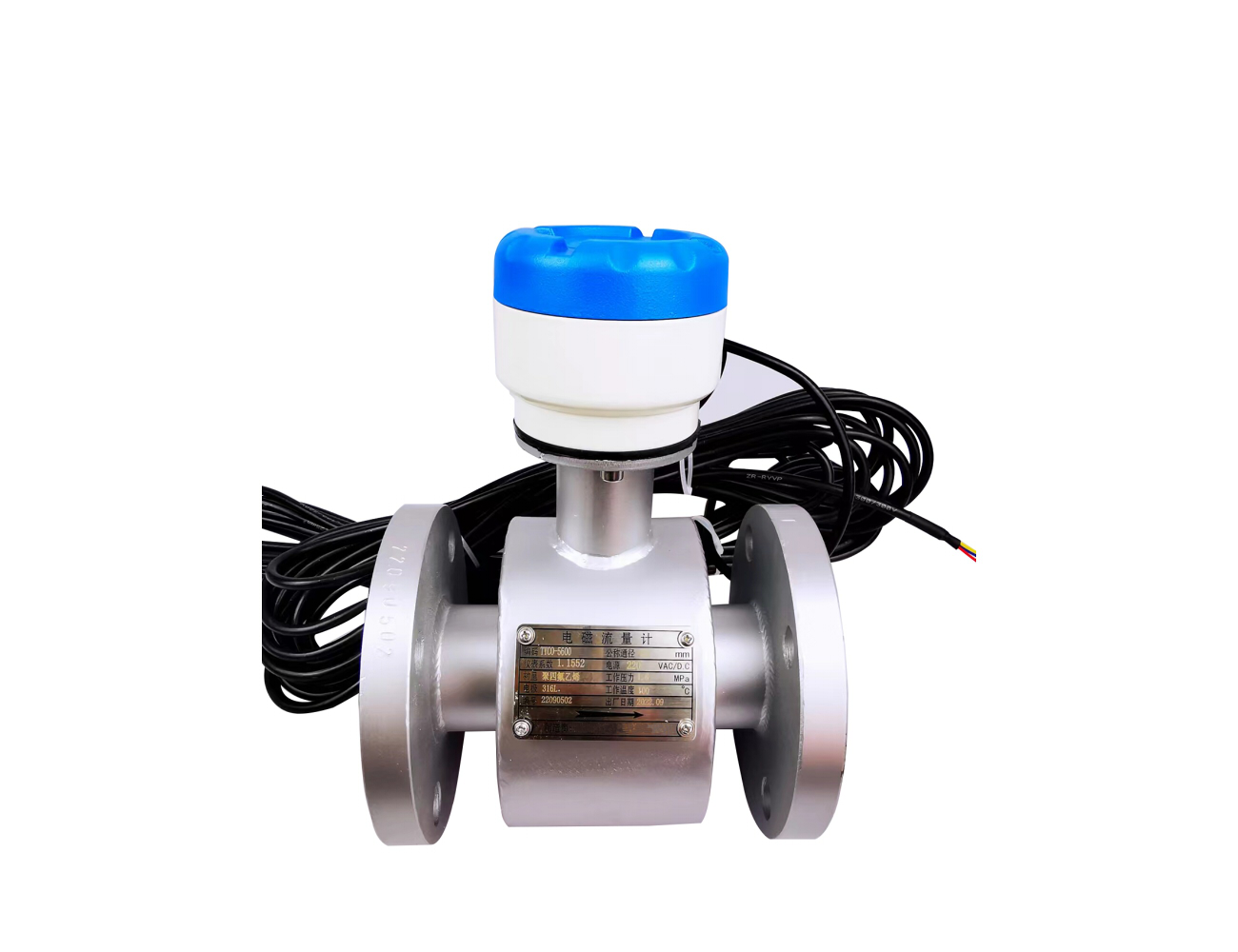

分體式電磁流量計主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。該產品應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域。 分體型電磁流量計是電磁流量計最普遍應用的形式，如下圖1所展示的，傳感器接入管道，轉換器裝在儀表室或人們易于接近的傳感器附近，相距數十到數百米。 為防止外界噪聲侵入，信號電纜通常采用雙芯屏蔽線。測量電導率較低液體而相聚超過30m時，為防止電纜部分電容造成信號衰減，內層屏蔽也有要求接上與芯線同電位低阻抗源的屏蔽驅動。分體型電磁流量計的轉換器可遠離現場惡劣環境，電子部件檢查、調整和參數設定就比較方便。 公稱口徑：DN10-DN2000(管段式);DN300-DN2000(插入式) 襯里材質：聚氨酯;氯丁橡膠;PTFE;PFA 電極材質：316L;哈C;鈦;鉭;鉑金 安裝方式：螺紋安裝;法蘭安裝;卡箍安裝(衛生型) 工作溫度：-40~120°C 工作壓力：≤25MPa 電源：24VDC;220VAC;3.6V鋰電池 精度：±0.25%;±0.5%;±1.0%F.S 輸出信號：4-20mA;脈沖輸出 通訊：HART協議;RS485 防爆等級：Exd[ia]II CT6 1、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響; 2、測量管內無阻礙流動部件，無壓損，直管段要求較低; 3、系列公稱通徑DN15～DN3000。傳感器襯里和電極材料有多種選擇; 4、轉換器采用新穎勵磁方式，功耗低、零點穩定、精確度高。流量范圍度可達1500：1; 5、轉換器可與傳感器組成一體型或分離型; 6、轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠; 7、流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量;可顯示.莊、反流量，并具有多種輸出：電 流、脈沖、數字通訊、HART; 8、轉換器采用表面安裝技術(SMT)，具有自檢和自診斷功能 |
