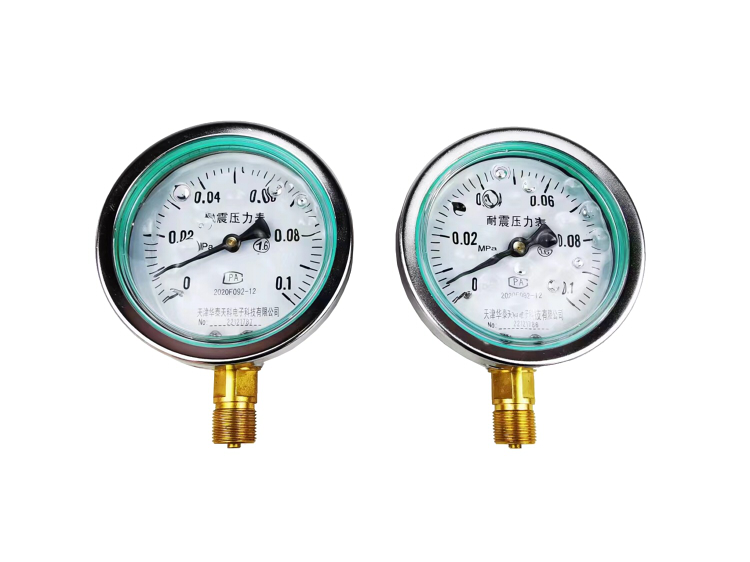

耐震壓力表是普通壓力表的一種改進型號，普通壓力表由于其指針機械結構決定，對于震動會受到較大影響。耐震壓力表通過在儀表表盤內注有高粘度液體的方式，震動對指針結構造成的影響。 壓力表通過一個傳感器連接被測介質，傳感器末端裝有一個可動部件，在介質的壓力下可動部件會被壓力推動向內積壓壓力表內的壓力傳導液體。壓力傳導液體在經過體積壓縮后與內部?jī)x表機械結構取得一個新的力學平衡，此時內部的機械結構也被壓力傳導液推動到一個新的位置，這個動作由機械結構放大為指針轉動，最終在顯示表盤上指向當前壓力示數。 精度等級：1.0、1.6(1.5)、2.5 公稱直徑：Φ50、Φ60、Φ100、Φ150mm 接頭螺紋：M10x1、M14x1.5、M20x1.5、G1/2、1/2NPT及其他特殊螺紋 測量范圍：0~0.06~100MPa、-0.1~0MPa、-0.1~0~0.06~2.4MPa 測壓材質：Cu、304、316L、哈C 介質溫度：≤55℃ 耐震型沖液：甘油、硅油或其他類別 外殼防護等級：IP65 1. 外殼為氣密型結構，能有效地保護內部機件免受環境影響和污穢侵入。 2. 在外殼內填充阻尼液(一般為硅油或甘油)的儀表，能夠抗工作環境振動和減少介質壓力的脈動影響。 |
