磁翻轉板液位計常見的安裝方法有側面安裝和頂部安裝： 1.側面安裝。 側面安裝是磁翻轉板液位計常見的安裝方式，適用于容器外側上下端有接口的容器安裝。該安裝方法一般在磁翻板液位計連接管上焊接一對連接法蘭，法蘭應與容器上的法蘭相匹配；磁翻板液位計安裝時必須垂直；磁翻板液位計與容器連接法蘭之間通常需要增加一個閥門，以切斷儀器故障維護或定期清洗時的介質通道；調試時，先打開上引管閥，然后慢慢打開下閥，使介質順利進入主測量管，避免介質對浮子的快速沖擊，造成測量波動。
常見的安裝方法有側面安裝和頂部安裝： 2.頂部安裝。 在實際應用中，頂部安裝也是一種更常見的方法。適用于地下儲罐中液位的測量，或容器不適合側開口，或容器側安裝所需的周圍空間太少，或測量的介質粘度較大，往往需要安裝在容器底部。 頂部磁翻板液位計直接安裝在容器頂部。它通過浮球上下浮動，通過連桿驅動磁性浮球上下移動，實現外部磁性指示器內的小翻轉，實現液位測量。安裝時，磁性翻轉板液位計的導管和主管必須垂直；連桿必須直接插入，不得彎曲，主管的傾斜度必須小于3°。如果安裝高度達到4~5米，建議在兩側增加固定拉索，以確保儀器在現場振動或碰撞、強風等惡劣環境下不會損壞。頂部磁性翻轉板液位計與罐體的連接部分一般選擇DN80或DN100法蘭連接。如果感覺不夠牢固，也可以根據實際情況選擇更大規格的連接法蘭。
磁翻板液位計其他安裝方法： 3.軟管隔離安裝。 對于一些振動較大的場合，不適合直接安裝磁性翻轉板液位計，可以通過軟管隔離進行安裝。將磁性翻轉板液位計安裝在附近與容器隔離的可靠裝置上，然后使用軟管將磁性翻轉板液位計與容器接口連接，以達到減振的目的，不影響磁性翻轉板液位計的正常測量。
磁翻板液位計其他安裝方法： 4.其他安裝。 根據不同的工況，磁翻板液位計、頂?shù)装惭b方式、側頂安裝方式等安裝方式，根據容器的不同開口方式和允許開口部分選擇相應的安裝方式。
以上就是“磁翻板液位計的幾種安裝方法”的全部內容，具體如何安裝，請根據自身應用環境來考慮選擇，有任何疑問，歡迎隨時咨詢津制儀表！
|

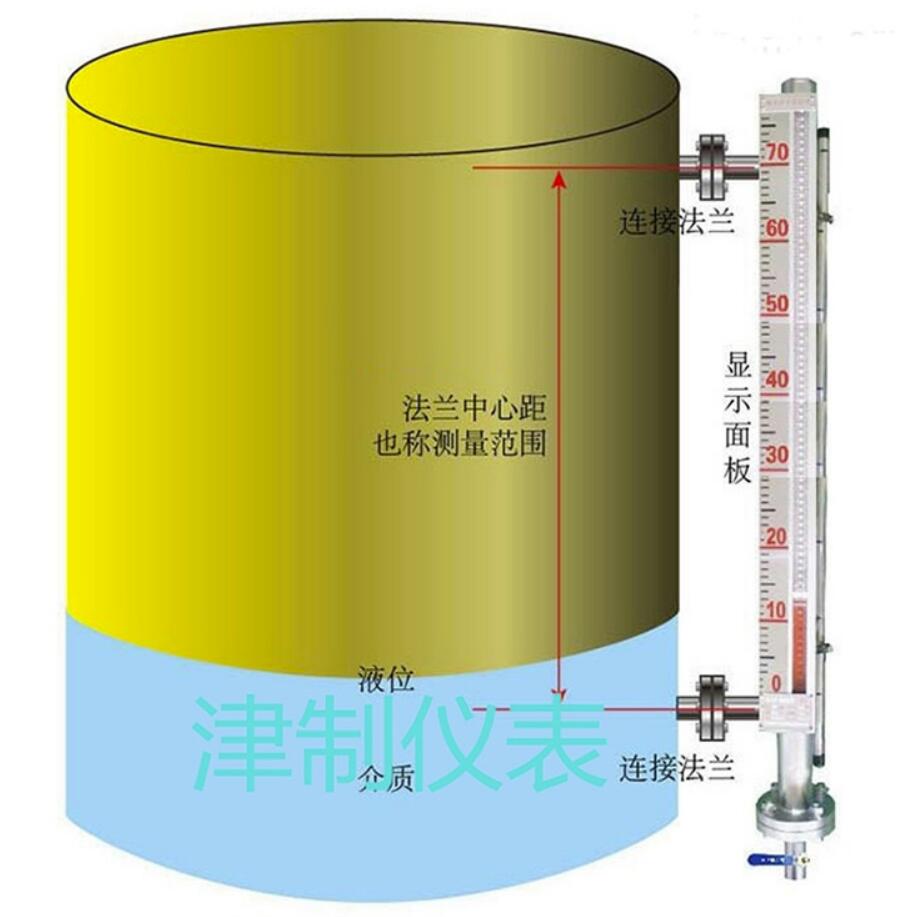

（磁翻轉板液位計側面安裝示意圖）
