磁翻板液位計在電廠中有著廣應用，磁翻板液位計故障常見于磁翻版或浮球磁性減弱、磁翻板卡澀而造成顯示不準和顯示斷層，浮球卡澀的故障罕見，而且浮球下部的形狀與筒體排污口的構造不應做成可能吻合的結構，防止浮球下部卡澀時堵住底部的排污口。磁翻板液位計浮球的位置正好將下部的排污口堵住，造成在運行中連排滿水，磁翻板液位計顯示為0且下部排污閥打開后見不到大量的排水的現象。浮球卡澀的原因是磁翻板液位計下部水側連接管焊接處處理不平整，間隙較小，經過長時間運行后其內部由于結垢，間隙進一步減小，#1爐停爐后連排無水，浮球位于底部，并在此卡住，造成顯示失準。

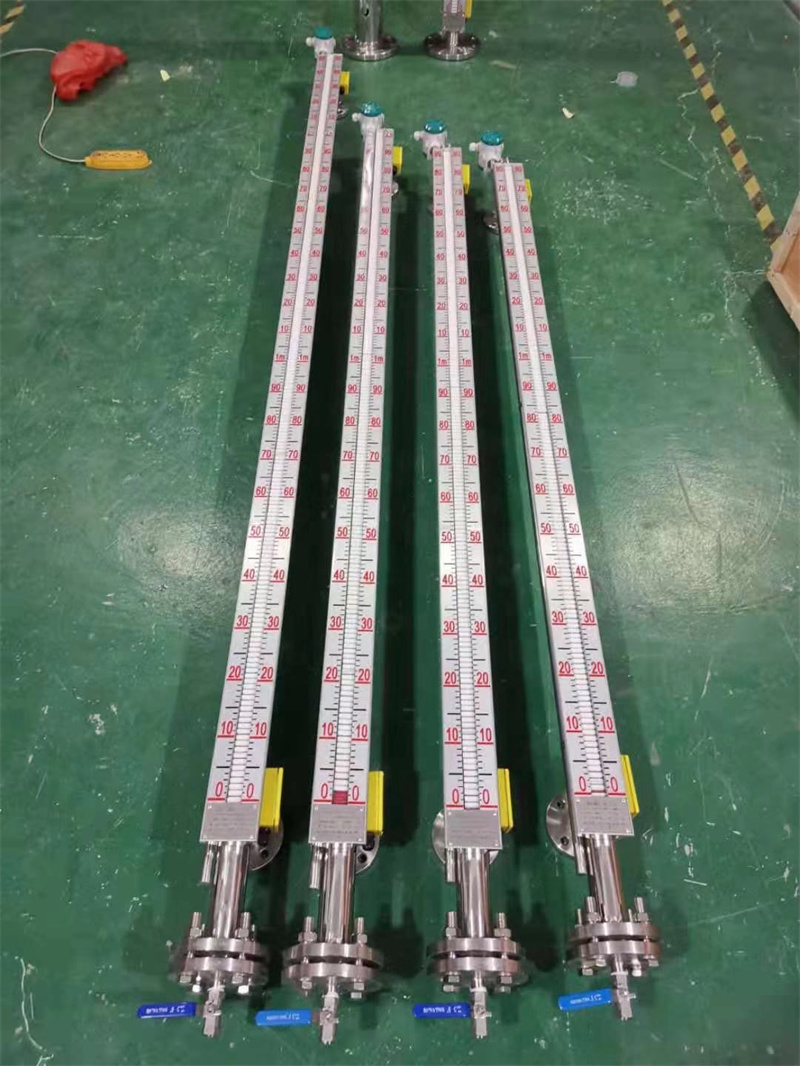

磁翻板液位計材質 測量介質的物理化學屬性（如腐蝕性）等對磁翻板液位計具有較大影響，不同的介質屬性直接決定了選擇何種類型的磁翻板液位計。所以不了解所測介質屬性就隨意選用磁翻板液位計，不僅會影響磁翻板液位計的可靠測量，也會直接影響磁翻板液位計的使用周期，甚至出現磁翻板液位計根本無法用于測量的情況。 磁翻板液位計的優缺點大總結 磁翻板液位計可以說是基于連通器和磁性耦合原理工作的。若被測容器中的液位發生改變時，浮筒內的磁性浮子也隨之上下浮動，浮子內的磁鋼通過磁性耦合驅動浮筒外部的磁性翻片翻轉180°，翻片兩面分別涂有不同顏色（通常為紅色和白色），以指示液位的位置，如圖2。一般地，當容器內液位上升時，翻片呈紅色，當容器內液位下降時，翻片由紅色轉變?yōu)榘咨?，由此不難理解，指示器的紅白交界處就是容器內液位的實際高度。 塑料型磁翻板液位計 遠傳型磁翻板液位計工作的原理是利用磁耦合原理，通過液位的變動引起連通管內的磁性浮子產生高度的變化，進而驅動液位計的面板上的紅白顏色的翻板作相應的翻轉，以此來顯示所測容器的液位。 磁翻板液位計特點 頂裝磁翻板液位計的過程連接法蘭與側裝磁翻板液位計的連接法蘭有所不同，側裝磁翻板液位計的連接法蘭一般是兩個，呈上下對稱的，而頂裝磁翻板液位計的連接法蘭只有一個，而且如果是防腐式的連接法蘭，其工藝要求比普通側裝式要求要高很多。同樣的，不同的液體屬性和工況，應選擇相應壓力和直徑的連接法蘭與之相匹配。 經濟型磁翻板液位計 根據被測量介質的不同特性，磁翻板液位計選擇相應的浮筒材質和顯示面板材質，面板視窗透明板材質。磁翻板液位計顯示面板一般采用鋁合金或塑料面板，塑料面板一般在現場工況環境會造成鋁合金腐蝕時采用。 頂裝磁翻板液位計正確安裝方法 在實際應用中，頂裝安裝也是常見的一種方式。適合于地下貯槽內液位的測量，或容器不適宜側面開孔，或容器側面安裝所需周圍空間過少，或者測量的介質粘度較大，這些往往需要采用頂裝的安裝形式，或者安裝在容器的底部。頂裝磁翻板液位計是直接安裝在容器頂部，它是通過浮球隨液面的上下浮動通過連桿帶動磁性浮球的上下移動去驅動外面的磁性指示器內的小翻片翻轉來實現液位的測量的。在安裝時磁翻板液位計的護導管和主體管必須保持垂直；連桿必須挺直插入，不能彎曲，主體管的傾斜度必須小于3°。若安裝高度達到4到5米時，建議在兩邊增加固定拉索，以保證儀表在現場有振動的、或遭到碰撞、大風天氣等較惡劣的環境下，不會受到損壞。頂裝磁翻板液位計與罐體的連接部分一般選配DN80或DN100法蘭連接，如果覺得牢固性不夠，還可根據實際情況選配更大規格的連接法蘭。 磁翻板液位計在使用中注意事項 首先在安裝磁翻板液位計時，要保證儀表保持垂直，便于磁浮子順暢運行。在磁翻板液位計和容器引管之間，應安裝一個球閥，方便后期清洗與檢修。在安裝磁浮子時，應將底法蘭打開。尤其需要注意的是，在安裝磁浮子時，應將浮子帶磁性的部分朝上。在安裝磁翻板液位計時，切忌不可有任何帶磁性的物質靠近磁翻板液位計，另外，也不可以使用鐵絲固定磁翻板液位計，以免影響磁翻板液位計的正常工作。正式使用前，應先用磁鋼對翻片進行校正，使零位以下翻片呈紅色，零位以上呈白色。在使用伴熱管路的時，應選擇非導磁材料，后期的伴熱溫度按照具體的介質情況而定。調試磁翻板液位計時，先將上端的引管閥門敞開，再以緩慢的速度將下端的閥門打開，以使介質以穩定的狀態滲透進主導管內部。在磁翻板液位計運行過程中，需防止介質以較高的速度對浮子造成沖擊，使浮子發生劇烈的動蕩進而影響讀取數據的準確性。仔細觀察磁性翻片翻轉是否正常，之后再將下引管的閥門關閉，同時將排污閥門打開，以使浮筒中的液位降低，按照這項方法開展三次操作，每次操作均為正常就可以將其投入使用。對磁翻板液位計進行定期清洗，同時所要測量的介質中不能含有固體雜質或者是磁性物質，以免對浮子造成影響進而影響液位的測量。 磁翻板液位計主要有以下優勢 磁翻板液位計正常使用的材質有304不銹鋼、316L不銹鋼、PP材質、PVC材質等，遇到腐蝕性強的測量介質必須選用304或316L作為基材的襯四氟、襯F46產品。 磁翻板液位計的缺點 磁翻板液位計在石油化工、食品、環保冶金等行業中應用廣，由于儀表密封性較好，介質不易外漏，所以非常適合用于易燃、易爆、有毒、腐蝕的液體測量。優點：測量浮筒為光滑的筆直管體，對于有顆粒、粘性、雜質的液體而言不易阻塞（如紙漿、泥漿、污水等）；無需接線即可工作，節能環保；所測得的體積流量受液體密度、粘度、溫度、壓力和電導率變化的影響非常?。蛔x數直觀、快速，可實時反應液位情況；與遠傳變送器和磁開關配套，可實現液位遠程監控及開關量控制功能。缺點：對于量程大小有一定限制，如果量程太大不便運輸，則需分段，便于運輸和安裝；無法測量氣體、蒸汽和含有較大氣泡的液體。
|
