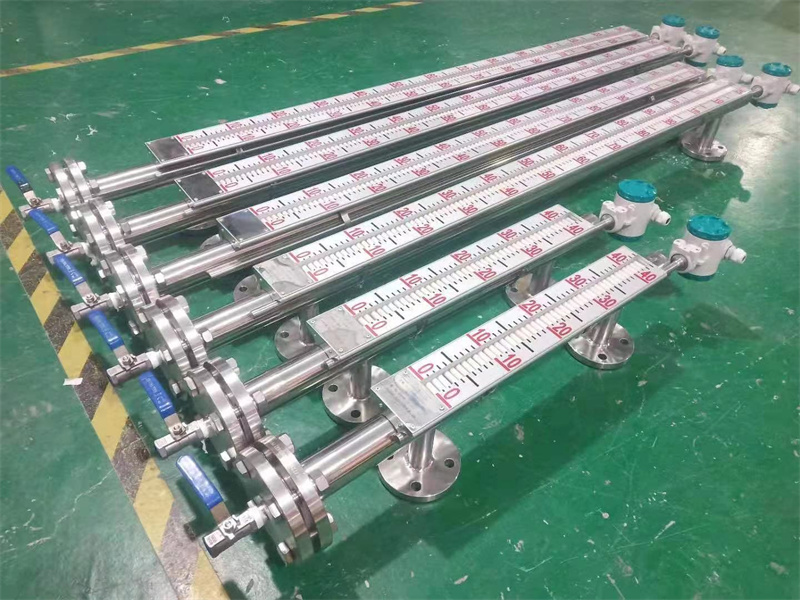

磁翻板液位計特點全過程測量無盲區、顯示醒目、讀數直觀，具有較高密封性的磁翻板液位計，在高溫、高壓、高粘度、強腐蝕性條件下安全地對液位進行就地顯示的測量，配上液位報警、控制開關，可實現液位或界位的上下限報警和控制，配上干簧管遠傳變送器，可將現場的液位信號以4~20mA的電流形式遠端傳送回機房或控制室，實現遠距離檢測、指示、記錄與控制。磁翻板液位計的這些特點，使得其在液位測量與控制中應用廣。
磁翻板液位計的缺點 磁翻板液位計的控制與報警是通過干簧管或水銀觸點開關，根據液位的給定值動作，從而達到液位報警、控制和事故連鎖的目的。磁翻板液位計應用液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻板翻轉180度，當液位上升時，翻板由白色轉為紅色，當液位下降時，翻板由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。 磁翻板液位計安裝注意事項 磁翻板液位計雖然優點突出，但也有缺點和不足：磁翻板液位計精度較低，測量精度一般在±5.0mm~±10mm之間。磁翻板液位計有一定量程限制，大量程磁翻板液位計運輸不方便，且安裝體積比較大。磁翻板液位計經長期使用后，本體內如有介質的沉淀物，會影響浮子沿著波導管外的護導管上下移動，為避免被卡住，必須定時進行清潔。（溫馨提示：在對磁翻板液位計進行清潔前，要先關掉閥門，掃除筒體內的余留物質。清潔后按原樣安裝，浮子切忽倒置，密封墊應進行替換以防老化漏氣，擰緊螺釘。） 磁翻板液位計種類 首先在安裝磁翻板液位計時，要保證儀表保持垂直，便于磁浮子順暢運行。在磁翻板液位計和容器引管之間，應安裝一個球閥，方便后期清洗與檢修。在安裝磁浮子時，應將底法蘭打開。需要注意的是，在安裝磁浮子時，應將浮子帶磁性的部分朝上。在安裝磁翻板液位計時，切忌不可有任何帶磁性的物質靠近磁翻板液位計，另外，也不可以使用鐵絲固定磁翻板液位計，以免影響磁翻板液位計的正常工作。正式使用前，應先用磁鋼對翻片進行校正，使零位以下翻片呈紅色，零位以上呈白色。在使用伴熱管路的時，應選擇非導磁材料，后期的伴熱溫度按照具體的介質情況而定。調試磁翻板液位計時，先將上端的引管閥門敞開，再以緩慢的速度將下端的閥門打開，以使介質以穩定的狀態滲透進主導管內部。在磁翻板液位計運行過程中，需防止介質以較高的速度對浮子造成沖擊，使浮子發生劇烈的動蕩進而影響讀取數據的準確性。仔細觀察磁性翻片翻轉是否正常，之后再將下引管的閥門關閉，同時將排污閥門打開，以使浮筒中的液位降低，按照這項方法開展三次操作，每次操作均為正常就可以將其投入使用。對磁翻板液位計進行定期清洗，同時所要測量的介質中不能含有固體雜質或者是磁性物質，以免對浮子造成影響進而影響液位的測量。 磁翻板液位計 磁翻板液位計法蘭的尺寸一般是指法蘭與罐子的安裝接口對應的大小，比較常規的安裝尺寸有DN20、DN25、DN40、DN50、DN80等，當然也可根據儲罐的連接方式定制。
|
