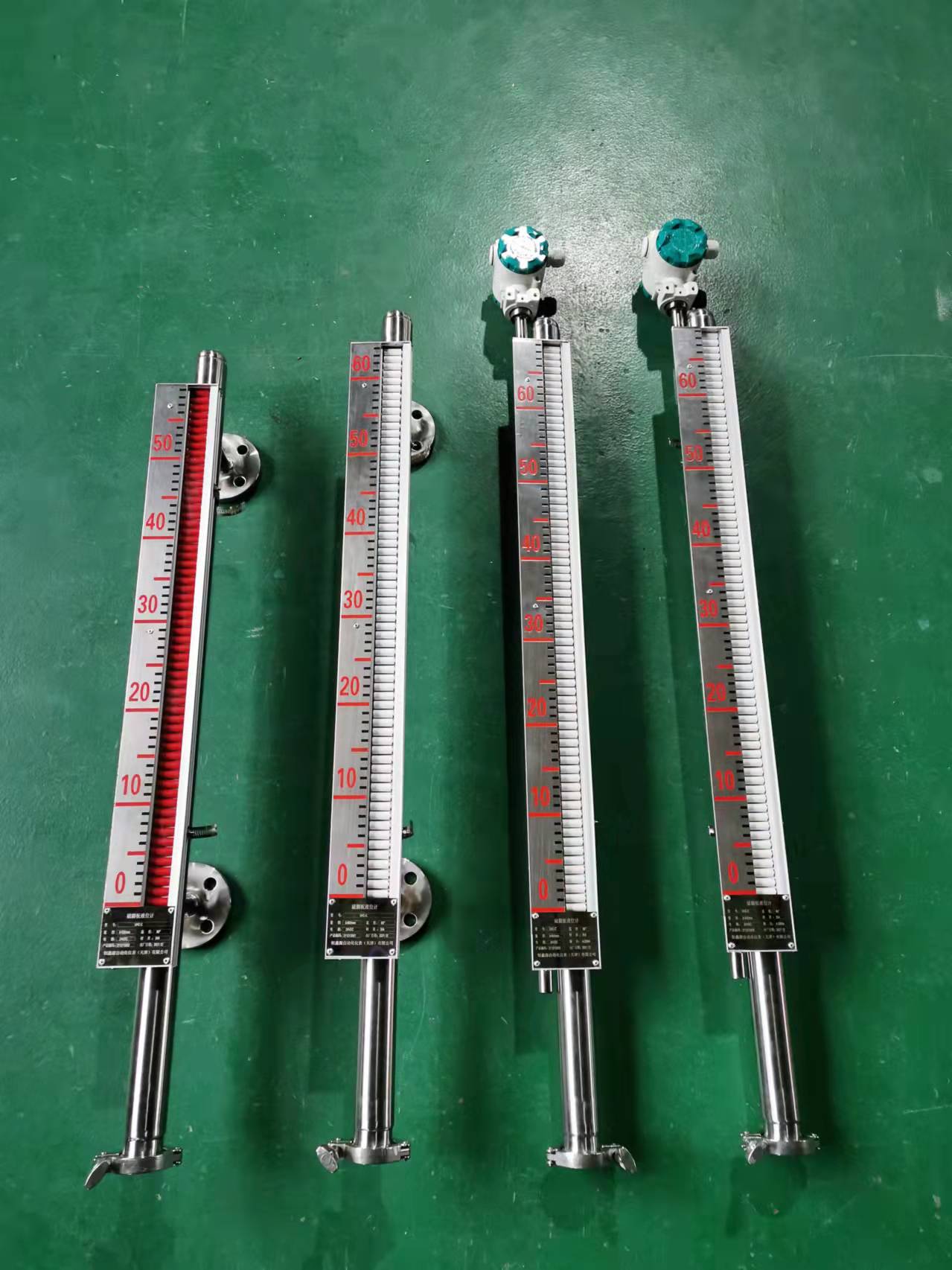

側安裝磁翻板液位計是常見的一種安裝方式，適合容器外側上下端各開有一個接口的容器的安裝。這種安裝方式一般在磁翻板液位計連接管上焊接一對連接法蘭，法蘭需要與容器上的法蘭相匹配；磁翻板液位計在安裝時必須保持垂直；在磁翻板液位計和容器連接法蘭之間通常需要增加一只閥門，以供儀表出現故障維修或定期清洗時切斷介質通道用；在調試時應先打開上部引管閥門，然后緩慢開啟下部閥門，讓介質平穩進入主測量管內，避免浮子受到介質急速沖擊，引起測量波動。
磁翻板液位計法蘭的尺寸 磁翻板液位計法蘭的尺寸一般是指法蘭與罐子的安裝接口對應的大小，比較常規的安裝尺寸有DN20、DN25、DN40、DN50、DN80等，當然也可根據儲罐的連接方式定制。 側安裝磁翻板液位計 側安裝是常見的一種安裝方式，適合容器外側上下端各開有一個接口的容器的安裝。這種安裝方式一般在磁翻板液位計連接管上焊接一對連接法蘭，法蘭需要與容器上的法蘭相匹配；磁翻板液位計在安裝時必須保持垂直；在磁翻板液位計和容器連接法蘭之間通常需要增加一只閥門，以供儀表出現故障維修或定期清洗時切斷介質通道用；在調試時應先打開上部引管閥門，然后緩慢開啟下部閥門，讓介質平穩進入主測量管內，避免浮子受到介質急速沖擊，引起測量波動。 標準型磁翻板液位計 標準型磁翻板液位計的浮筒采用直徑51mm的優質無縫鋼管，有效避免了普通管材易造成的泄漏、周期短等缺陷，提高了產品的可靠性。此外，還采用316L不銹鋼材質，適用于大部分腐蝕性介質的液位測量，尤其適合離子膜電解裝置洗槽、廢水槽、雙氧水裝置磷酸配制槽和工業廢水槽罐中的液位監控。 經濟型磁翻板液位計 經濟型磁翻板液位計采用304不銹鋼材質，能夠適用于大部分普通工況與輕微腐蝕性液體的液位測量，經濟實用是其特點是。常用于雙氧水裝置的氫化尾氣凝液接受罐、堿蒸發器、以及電解車間水位槽罐等工業裝置中的液位測量。 磁翻板液位計的盲區 磁翻板液位計的盲區大小是根據量程大小決定的，量程小，則盲區小，量程大，則盲區大，一般都在30cm-50cm之間。只要安裝時考慮到盲區的影響，給予糾正就行。但是有很多領域，因為空間安裝條件的限制，這時選用盲區較小的磁翻板液位計。 磁翻板液位計工作原理 磁翻板液位計可以說是基于連通器和磁性耦合原理工作的。若被測容器中的液位發生改變時，浮筒內的磁性浮子也隨之上下浮動，浮子內的永久磁鋼通過磁性耦合驅動浮筒外部的磁性翻片翻轉180°，翻片兩面分別涂有不同顏色（通常為紅色和白色），以指示液位的位置，如圖2。一般地，當容器內液位上升時，翻片呈紅色，當容器內液位下降時，翻片由紅色轉變?yōu)榘咨纱瞬浑y理解，指示器的紅白交界處就是容器內液位的實際高度。 磁翻板液位計主要有以下優勢 1、磁翻板液位計能用于高溫、防爆、防腐、食品飲料等場合、作液位的就地顯示或遠傳顯示與控制。2、磁翻板液位計顯示面板與被測液體介質完全隔離，不會受到被測介質污染顯示器而使測量讀數受到影響。接液部分選用不同的材料制造，可做到高密封、防泄漏，能夠在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，3、液位測量范圍大，不受容器規格、形狀以及安裝位置的限制，全過程測量無盲區。4、配上液位報警、控制開關，可實現液位或界位的上下限報警和控制，配上干簧管遠傳變送器，可將現場的液位信號以4~20mA的電流形式遠端傳送回機房或控制室，可實現液位的遠距離報警、檢測、指示、記錄與控制。5、磁翻板液位計廣用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。 磁翻板液位計報警 磁翻板液位計的控制與報警是通過干簧管或水銀觸點開關，根據液位的給定值動作，從而達到液位報警、控制和事故連鎖的目的。磁翻板液位計應用液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻板翻轉180度，當液位上升時，翻板由白色轉為紅色，當液位下降時，翻板由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。
|
